Un modèle graphique
(cartographic model) est une représentation graphique des
données et des procédures d'analyse utilisée
dans une étude. Son but est d'aider à : organiser
l'analyse ; structurer les procédures ; identifier les
données. Il sert aussi de source de documentation et de
référence lors de l'analyse.
Les modèles graphiques seront
utilisés de façon extensive dans la partie introductive
du didacticiel sur les SIG. Certains modèles seront fournis,
les autres seront à construire. Prenez l'habitude de
développer ces modèles pour vos travaux.
Dans cette procédure de
développement de modèles graphiques, il est
préférable de démarrer par le résultat et
de remonter à la source étape par étape
jusqu'aux données initiales. Cette méthode évite
que les données disponibles ne façonnent le
résultat final. La procédure commence par la
définition de ce que l'on veut obtenir.
- Quelle valeur doit avoir le
résultat ?
- Qu'est-ce qu'elle
représente ?
On se demande, alors, quelles sont les
données nécessaires, comment les obtenir ou les
produire. L'exemple suivant décrit la procédure
:
Supposons que l'on veuille produire une carte des
pentes de 20 degrés et plus.
- Quelles sont les
données nécessaires pour produire un tel document
?
Il faut d'abord une carte de toutes les pentes.
- Ce document est-il dans la
base de données ?
S'il n'y est pas, il faut remonter un cran en
arrière et se poser d'autres questions :
- Quelles sont les
données nécessaires pour produire une carte des pentes
?
Un fichier des altitudes doit être
utilisé pour générer un tel document.
- Ce document est-il dans la
base de données ?
S'il n'y est pas :
- Quelles sont les
données nécessaires pour produire le fichier des
altitudes ?
La démarche se poursuit jusqu'à ce
que l'on tombe sur des données qui existe !
Une fois le modèle
graphique fonctionnel, il faut le faire tourner pour produire les
couches d'informations. Avec la révision 2 d'Idrisi32, un
environnement de modélisation graphique, le concepteur de
macros (Macro Modeler), a été implémenté. Il est
fait pour construire et exécuter les modèles.
Cependant, pour construire un modèle avec le concepteur de
macros, il faut savoir quels modules utiliser. En effet, il impose de
construire le modèle, des données existantes jusqu'au
produit final. De là, dans cet exercice, la construction de
modèles conceptuels graphiques sous forme de diagrammes.
Dès qu'on connaît l'enchaînement des
séquences, ces modèles sont construits dans le
concepteur de modèle. La construction de modèles vaut
la peine car, ils permettent de corriger les erreurs ou de changer
les paramètres et de le refaire tourner sans exécuter
chaque module séparément.
Les diagrammes du modèle graphique
respectent à la convention des concepteurs de macros en termes
de symbologie. Le modèle est construit avec la sortie à
sa droite. Les données et les commandes sont toujours
présentés dans les mêmes teintes. Cependant, pour
faciliter l'utilisation de ce didacticiel, quand il est
imprimé en noir et blanc, chaque type de fichiers est
représenté par une forme différente (le
concepteur de macros utilise des rectangles pour toutes les
données en entrée et différencie les types de
fichiers par des couleurs). Les fichiers de données sont
représentés comme indiqué sur la figure
n°1. Les fichiers rasters sont représentés par des
rectangles, les vecteurs par des triangles, les fichiers de valeurs
par des ellipses et les feuilles de calculs par des pages au coin
droit retournée. Le nom du fichier est inscrit dans le
symbole.
fig. 1 - Exemple de symbolisation
-
Sources : EASTMAN 2001, p.42
Les modules sont des parallélogrammes,
avec le nom en gras, comme dans le concepteur de macros. Des
flèches indiquent les liens. Quand la procédure
requiert l'utilisation simultanée, les flèches
s'unissent pour rejoindre le symbole du module (cf. fig. 3).
La figure 2 indique le modèle graphique
construit pour exécuter l'exemple décrit plus haut.
Il démarre avec un raster contenant les altitudes
appelé ÉLÉVATION. Puis le module SLOPE est
utilisé pour produire le fichier raster de sortie
appelé SLOPES. Cette image contient toutes les pentes.
L'utilisation du module RECLASS va permettre de créer
l'image finale, HIGH SLOPES, montrant les pentes de plus de 20
degrés.
fig. 2 - Le modèle graphique
Sources : EASTMAN 2001, p.42

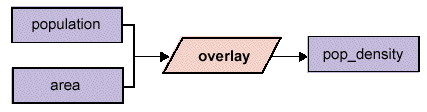

La figure 3 montre un modèle dans lequel
deux rasters, surface et population, sont utilisés avec le
module OVERLAY (et l'option division) pour produire une image
raster de la densité de population.
fig. 3 - Combinaison de deux rasters
pour produire un raster de densité
Sources : EASTMAN 2001, p.42
Pour plus d'informations sur le concepteur de
macros (Macro Modeler), voir le chapitre Idrisi
Modeling Tools dans le IDRISI Guide to GIS and Image Processing
de l'aide en ligne du logiciel.
Vous serez suffisamment familiarisé avec
les modèles graphiques et la construction de macros pour
réaliser et faire tourner vos propres modèles
après avoir fait les exercices de la série de fiche
guide n°2.* consacré à l'introduction aux SIG
(Introductory GIS tutorial
exorcises).
