Vincent GODARD

Département de Géographie

Université de Paris 8


V.1.3 - Dernière mise à jour : 09/03/2006

Fiche Guide du TP n°5.3. du cours de Cartographie niveau 2 :

(librement inspirée du didacticiel de GéoConcept version 5.*)



Scénario 3 : Aménagement d'un projet routier



Objectifs : mettre en pratique certaines fonctionnalités couramment utilisées pour les études d'aménagement de territoire

A partir d'une orthophotographie (photographie aérienne rectifiée pour être parfaitement superposée à une carte), l'organisme déconcentré de l'état s'occupant de la création des routes vous a communiqué le tracé d'un projet routier, la bretelle de liaison entre la D166 et la RN 63. Ils vous ont confié, au format vectoriel Mif/Mid, un certain nombre d'entités vectorisées qui constituent l'environnement proche du projet : des parcelles, des écoles, des commerces et des routes. Vous êtes en charge de la constitution de la base de données et vous devez dresser la liste des propriétaires des parcelles situées à moins de 500 mètres de ladite route.

Fonctions décrites dans ce TD : Création d'une nouvelle carte ; Calage d'une orthophotographie aérienne ; Import de données au format Mif/Mid ; Création de polygones avec utilisation des contraintes de saisie, génération d'étiquettes associées ; Coloriage des parcelles en fonction du type de cultures ; Importation d'un modèle numérique de terrain ; Création d'objets linéaires jointifs aux polygones ; Création d'un projet routier en 3D ; Création d'une zone tampon autour du projet routier ; Recherche des parcelles traversées par le projet routier.



I - Création d'une nouvelle carte

0. Préparation des données

- COPIER le répertoire :

GeoConcept\Cartes\scenario3

- COLLER ce répertoire dans un répertoire à votre nom

D:\Geo\Votre_Nom\scenario3

Pour intégrer une orthophoto dans une carte GeoConcept, vous devez, au préalable, créer une nouvelle carte et préparer sa structure.



1. Ouverture de GeoConcept

- Ouvrez GeoConcept

- Choisissez la commande Fichier / Nouvelle carte :

- Dans la boîte de dialogue,

- Sélectionnez Modèle vide (vous aurez une carte vide sans structure de départ)

- Unité => mètre ;

- Résolution => 1.

L'unité de référence est utilisée par GeoConcept pour afficher toutes les distances, surfaces et cordonnées. Ainsi, si l'utilisateur choisit le mètre, toutes les positions des objets et les longueurs sont exprimées en mètres.

La résolution de la carte précise la plus petite distance reconnaissable par GeoConcept. Par exemple, si l'unité de référence est le mètre, une résolution de 10 mètres indique que deux points situés à moins de 10 mètres sont situés au même point pour GeoConcept. Toutes les coordonnées sont exprimées en mètres et multiples de 10.

- Cliquez sur Suivant

- laissez les limites de l'espace affectées par défaut ;

- Projection => Lambert 2 étendu.

Les limites de l'espace peuvent être recalculées à tout moment par la commande Propriétés de la carte du menu Fichier.

Le Lambert 2 étendu était le système de coordonnées réglementaire utilisé pour la France. Il est maintenant remplacé par le Lambert-93 depuis 2002 (cf. la fiche memo mem23sig.htm).

- Cliquez sur Suivant

- Nommez votre carte : Aménagement routier

- Choisir son emplacement dans votre répertoire ;

- Nommez les fichiers Scenario3.GCM/GCR.

Ne stockez pas vos cartes dans le répertoire Cartes livré avec GeoConcept, car lorsqu'on change de version logiciel, il est écrasé.

- Cliquez sur le bouton Créer.

- Une boîte de dialogue apparaît demandant de créer :

- un nouveau Type RASTER ;

- un nouveau Sous-type : Photo aérienne

de genre ponctuel

- Cliquez sur Ajouter.

Ayant choisi un modèle vide, GeoConcept impose de créer au moins un Type et un Sous-Type et ouvre le configurateur sur l'onglet Types.

- Définissez l'apparence du nouveau Sous-type d'objets aux douze échelles proposées.

- Double-cliquez sur le premier caisson représentant un rond noir,

- Modifiez le diamètre en éditant la valeur 8 ;

- Validez ;

- Copier apparence >

- Sortez du configurateur par OK.



II - Calage d'une orthophotographie aérienne

Vous allez intégrer une orthophotographie à sa position géographique dans la carte vierge précédemment créée. Cette orthophotographie vous servira de support pour le positionnement et l'analyse du projet routier.

L'image que vous allez importer est une orthophotographie aérienne de la région de Strasbourg. Cette image comporte quatre points de calage qui sont représentés par des croix rouges; à chacun de ces points sont associées des coordonnées géographiques en Lambert 2 étendu.

tab. 1 - Coordonnées et répartition des points de calage :

N° Point

X

Y

position sur l'image

1

996957

2418609

en haut à droite

2

988786

2418547

en haut à gauche

3

991328

2413847

en bas à gauche

4

997391

2412158

en bas à droite

2. Importation de la photo aérienne

Fichier / Importer / Raster.

- Sélectionnez l'image

D:\Votre_Nom\Scenario3\ Photo_strasbourg.bmp

- Cliquez sur Ouvrir ;

Intégrer un fichier raster dans GeoConcept, c'est créer une couche virtuelle de genre Raster que l'on associe à un Sous-type de genre ponctuel dont l'objet contiendra les propriétés de l'image.

- Décochez

- Utiliser le Type/Sous-type par défaut

- Choisissez, dans la liste déroulante le

- Type => RASTER

- Sous-type => Photo aérienne

Pour visualiser l'intégralité de l'image

- Cliquez sur Vue globale (deuxième bouton en bas de la fenêtre).

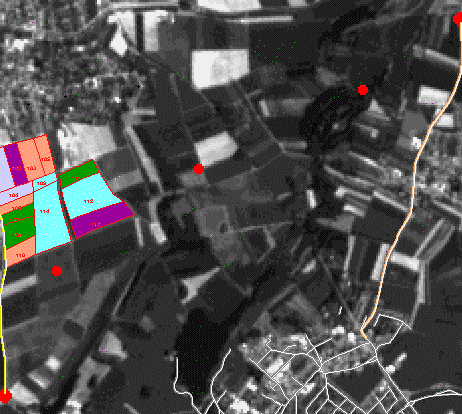

Sur cette vue globale, vous apercevez quatre points rouges situés globalement dans les coins de l'image, le point n°1 se trouve en haut à droite et les autres se suivent dans le sens inverse des aiguilles d'une montre. Ces quatre points vont être utilisés pour le calage de limage.

- Enfoncez le bouton Loupe + et rapprochez-vous du point 1 (en haut à droite) de manière à visualiser la croix rouge assez précisément ;

- Cliquez sur le bouton => Ajoutez un point de calage (avant-dernier bouton)

- Positionnez la croix de la souris bien au centre de la croix rouge du premier point de calage ;

- Cliquez pour valider ce point de calage ;

 - Dans la fenêtre qui apparaît, vous constatez les coordonnées pixels du point de calage saisi, indiquez alors les coordonnées géographiques X et Y qui se trouvent dans le tableau ci-dessus correspondant au point de calage n°1.

X = 996957 et Y = 2418609.

- Validez la création du point ;

- Exécutez la même opération pour les trois autres points de calage en alternant les :

- Vue globale

- Loupe +

pour agrandir la zone des points suivants.

Après le paramétrage des quatre points de calage,

- Cliquez sur Editer les points existants (dernier bouton) ;

 Vous pouvez vérifier les points avant de lancer le calcul de calage en les sélectionnant un par un dans la liste déroulante.

Pour choisir parmi les trois méthodes de calcul proposées,

- Enfoncez le radio-bouton Helmert étendu

- Validez par Calculer.

Une fenêtre indique les résidus du calage de l'image, ils doivent être compris entre 2 et 6 mètres. Si vous obtenez des valeurs trop élevées, mieux vaut relancer le calcul en changeant de méthode ou encore reprendre la saisie des points en prenant un soin particulier au moment où vous cliquez pour sélectionner le pixel sur le raster.

1) Indiquez le résidu pour chacun de vos points et la valeur de la rotation

Quelle est, d'après vous, l'unité des coordonnées et des résidus ?

- Validez par OK.

L'image apparaît à l'échelle 1/1 000. Vous découvrez les pixels de l'image.



3. Manipulations pour faciliter les déplacements

Création d'une position de zoom Vue globale afin de pouvoir accéder facilement à la totalité de l'image :

Dans la boîte à outils,

- Déroulez la liste des échelles numériques pour choisir l'échelle 6 (1/200 000) ;

- Choisissez la Loupe + ;

- Faites un zoom en marquise autour de votre image en délimitant un rectangle autour de la totalité de l'image affichée ; la carte se dessine à l'écran.

A partir du menu Fenêtres,

- Déroulez la palette flottante Navigation ;

- Remplacez <Créer une nouvelle position>

par Vue globale ;

- Validez au clavier.

Modification des échelles logiques de la boîte à outils qui sont définies par défaut à la création de la carte.

Vous constatez que l'échelle la plus petite dont vous avez besoin est environ le 1/50 000 qui permet de voir l'intégralité de l'image, c'est celle de la position enregistrée Vue globale. Or, la douzième échelle est le 1/10 000 000.

Avec la liste déroulante de la boîte à outils,

- Sélectionnez l'échelle logique n°5 ;

- Appuyez sur le numéro 5 ;

Dans la fenêtre qui apparaît,

- Tapez 15000 et validez.

De la même manière, modifiez les autres échelles logiques comme suit :



III - Import de données au format Mif/Mid

Vous allez importer des données géographiques provenant d'un autre système d'information géographique qui sont des tronçons de réseau routier, des parcelles, des établissements publics. Ces objets vont vous servir de référence pour dessiner d'autres objets et vont être concernés dans l'implantation du projet routier.

Dans le répertoire Cartes\Scenario3 vous aller trouver 12 fichiers Mif/Mid (format Maplnfo) qui contiennent des éléments du réseau routier de la région de Strasbourg, des parcelles, des commerces et une école. Vous devez, au préalable, préparer la structure d'accueil des objets :



4. Préparez la structure pour l'import Mif/Mid

Ouverture du configurateur

menu Données / Configurateur

ou encore CTRL + G au clavier

- Créez un nouveau

- Type => Réseau routier

et un premier

- Sous-type => Autoroute

de genre Linéaire

- Cliquez successivement sur Ajouter puis Fermer ;

- Renouvelez l'opération en créant un nouveau

Sous-type => Nationale

de genre Linéaire

- Cliquez sur Ajouter

- Créez enfin un dernier

Sous-type => Rue

de genre Linéaire

- Cliquez sur Ajouter puis Fermer ;

- Créez un Type => Environnement communal

et un premier

- Sous-type => Parcelles

de genre Surfacique

et un nouveau

- Sous-type => Commerce

de genre Ponctuel

et un dernier

- Sous-type => École

de genre Ponctuel

- Cliquez successivement sur Ajouter puis Fermer ;

La structure est désormais créée, vous allez définir les apparences des différents Sous-types d'objets pour bien les différencier dès l'importation.



5. Définission des apparences

Définir les apparences pour les Sous-types du Type Réseau routier.

Toujours dans le configurateur :

- Pour le Sous-type Autoroute,

- double-cliquez sur le premier caisson

- choisissez

- un contour assez épais de couleur rouge ;

- un intérieur moins épais de couleur blanche.

Une fois cette première apparence modifiée,

- cliquez sur le bouton Copier apparence> pour quelle s'applique aux autres échelles.

Faites en sorte que les épaisseurs grossissent avec les grandes échelles en augmentant la taille du contour et de l'intérieur.

- Pour le Sous-type Routes nationales,

- suivez la même méthode que pour les autoroutes avec une couleur orange et un intérieur blanc;

- Pour le Sous-type Rues,

- suivez la même méthode que pour les autoroutes avec une couleur grise et un intérieur blanc;

- Pour le Sous-type Environnement communal,

- définissez les apparences comme suit :

- Pour l'apparence des parcelles :

- contour => rouge ;

- intérieur => crème ;

- fond => blanc.

- Pour l'apparence des commerces :

- utilisez le premier symbole de la bibliothèque de symboles vectoriels Commerces dont vous faites varier la taille en fonction des échelles :

- Pour l'apparences des écoles,

- utilisez le symbole Enfant se trouvant dans la famille Loisirs dont vous faites varier la taille en fonction des échelles :



6. Importation des fichiers Mif/Mid

Pour importer les fichiers Mif/Mid

À partir du menu Fichier

- choisissez la commande Importer / Données.

- Dans la fenêtre d'importation

- choisissez le type des fichiers d'import Texte Maplnfo ;

- sélectionnez le fichier Autoroutes.mif

[dans le répertoire contenant les fichiers Mif/Mid (D:\Geo\Votre_Nom\scenario3)];

- cliquez sur Ouvrir.

Lorsque l'assistant d'importation apparaît,

- enfoncez le radio-bouton Personnalisée

- affectez manuellement les couches Mif/Mid aux Sous-typés préalablement définis ;

En ce qui concerne les options,

- décochez les deux cases

- Champs créés préfixés par MI ;

- Rapatrier les centroïdes.

- cliquez sur Suivant

Dans la fenêtre d'importation des Types/Sous-types, vous découvrez

- dans la partie gauche les couches présentes dans les fichiers Mif/Mid

- sur la droite les Types/Sous-types GeoConcept présents dans la carte.

- sélectionnez dans la partie droite, le Sous-type Autoroute en double cliquant sur Réseau routier.

Les objets de la couche Autoroutes seront Importés dans le Sous-type Autoroute de GeoConcept.

 - cliquez sur Suivant

Dans l'assistant d'importation des champs, vous découvrez

- dans la partie gauche les champs présents sur les entités Autoroutes.Mif/Mid

- sur la droite, en rouge les champs qui vont être créés par l'importation ;

Par défaut, tous les champs sont créés, mais nous choisissons de ne pas importer les deux premiers champs.

Pour cela,

- cliquez à l'intérieur du carré noir au niveau des champs

- GCIdentifier ;

- GCCalculatedLength

=> le lien disparaît entre le futur champ GeoConcept et le champ existant ;

Evitez de créer un deuxième champ Nom puisque ce champ est commun à tous les objets GeoConcept et systématiquement créé.

- cliquez alors sur le champ Nom dans la partie gauche (Mif/Mid) ;

- puis cliquez sur champ Nom dans la partie GeoConcept, à droite, pour faire apparaître en rouge la flèche de correspondance.

- validez l'importation en cliquant sur Importer (182 objets sont sélectionnés).

Vous visualisez sur votre carte de nombreux tronçons d'autoroutes jointifs dont le dessin n'est pas optimal. Pour avoir une vision continue des tronçons, déroulez le menu Edition / Préférences et dans l'onglet Carte du tiroir Général, cochez l'option Finitions des lignes puis validez.

Effectuez la même opération avec les autres fichiers Mif/Mid (routes nationales et rues)

- respectez les mêmes options que pour les autoroutes mais en choisissant bien le :

- Sous-Type Nationale pour le fichier Routes_nationales.mif (4 objets) ;

- Sous-type Rues pour le fichier Rues.mif ;

Pour le fichier Commerces.mif (3 objets), suivez les mêmes options d'importation mais au niveau de l'assistant d'importation des champs,

- importez uniquement le champ Nom propriétaire et mettez en correspondance le champ Nom (Mif/Mid) au champ Nom existant déjà dans GeoConcept ;

Pour le fichier Ecole.mif (1 objet),

- importez uniquement le champ Nombre d'élèves et faites la même opération que précédemment pour le champ Nom ;

Pour le dernier fichier Parcelles.mif

- importez dans le Sous-type Parcelle et

- décochez, dans l'assistant d'Importation des champs, les champs GCIdentifier et GCCalculatedArea ;

- mettez en correspondance le nom avec le champ Nom de GeoConcept.

- conservez le champ Nom_propriétaire.

2) Combien avez-vous importez de rues et de parcelles ?

7. Recalcul de l'espace de travail de la carte

- Pour recalculer les limites utilisées par la carte

A partir de Fichier/Propriétés de la carte, dans l'onglet Espace,

- cliquez sur le bouton Recalculer

- copiez les nouvelles limites à l'espace de la carte

- validez par OK

 - GeoConcept indique que les changements de limites prendront effet lors du prochain chargement de la carte

- fermez la carte

- ouvrez-la à nouveau pour que les modifications soient prises en compte.

Vous disposez maintenant d'une base qui contient quelques objets référence pour dessiner le projet routier et d'autres objets.



IV - Création d'objets surfaciques et étiquettes associées

Dans cette partie de l'exercice, vous allez enrichir votre carte avec des objets que vous allez dessiner en vous appuyant sur l'orthophotographie aérienne et sur les objets que vous avez déjà importés. Des étiquettes aideront la lecture de la carte.



8. Habillez la carte avec des étiquettes.

Vous allez créer une couche virtuelle étiquette sur vos objets parcelles afin de visualiser leur numéros.

Si ce n'est fait,

- ouvrez l'Affichage depuis le menu Apparence/Affichage ;

puis

- positionnez-vous sur le Sous-type Parcelles ;

avec clic droit de la souris ;

- choisissez Ajouter une thématique ;

- nommez la Numéro parcelles ;

- validez par OK

- Le numéro des parcelles se trouvent dans le champ Nom,

- cliquez devant le champ Nom dans la colonne des champs pour activer son affichage.

Au niveau des paramètres,

- choisissez la police Arial black ;

- indiquez une taille de 14.

Vous pouvez cocher l'option Halo pour faire ressortir vos textes

- validez par OK.

A l'aide de la loupe,

- effectuez un zoom rapproché en marquise autour des parcelles.

Vous êtes à une échelle inférieure à 1/10 000.

Vous avez maintenant le numéro de chaque parcelle sur votre carte. Si vous souhaitez changer la configuration de cette couche virtuelle, il suffit de double-cliquer sur le nom de la couche virtuelle dans la fenêtre d'ordre d'affichage.



9. Enrichissez la carte avec une nouvelle parcelle

Vous allez dessiner une parcelle voisine des parcelles déjà existantes. Sur l'image ci-dessous vous voyez la parcelle que vous devez dessiner, c'est celle qui a un point rouge et dont on sait qu'elle porte le numéro 114.

- positionnez-vous à l'échelle n° 1 du 1/10 000 à l'aide de la liste déroulante de la boîte à outils ;

Dans le menu Fenêtres,

- ouvrez la palette flottante des Outils de création ;

- sélectionnez, dans les listes déroulantes, le :

- Type Environnement communal ;

- Sous-type Parcelles.

Vous allez dessiner une parcelle qui a des limites communes avec d'autres parcelles (104, 106, 107, 108, 109 et 110). La contrainte de saisie Partage de géométrie fonctionne en cliquant sur le premier point de la parcelle référence puis sur le dernier point de la même parcelle en enchaînant ensuite sur l'ensemble des parcelles. Les points intermédiaires constituant le tracé de chaque parcelle sont déduits automatiquement par GeoConcept.

Dans le menu Fenêtres,

- ouvrez la palette flottante des Contraintes de saisie ;

- double-cliquez sur l'icône Partage de géométrie;

L'assistant demande la distance d'accrochage aux points existants :

- tapez 20

- cochez les options

- Afficher l'objet en surbrillance

- Accrochage aux points existants

- validez.

Dans la palette Outils de création :

- sélectionnez l'icône Créer un objet ;

- positionnez le curseur au coin SE de la parcelle numéro 109 ;

Le curseur est aimanté et s'accroche au point existant le plus proche.

- faites un premier clic.

Une fenêtre apparaît et propose de choisir la parcelle dont vous souhaitez partager la géométrie.

- cliquez alternativement sur chacune des trois parcelles proposées pour faire clignoter la parcelle 109 et validez.

En mode saisie de points, le curseur change de forme et une ligne verticale et horizontale sur tout l'écran permet de localiser facilement remplacement du curseur.

- déplacez la souris vers l'extrémité SW de la parcelle 109, le curseur s'accroche à nouveau, vous pouvez cliquer ;

Vous venez de partager une partie de la géométrie de la parcelle 109, maintenant vous devez partager celle de la parcelle n° 106.

- cliquez à nouveau sur le même point mais cette fois-ci en désignant la parcelle 106 ;

- déplacez le curseur vers le deuxième point de la parcelle 106 et validez ;

- faites ainsi de suite pour les parcelles 107, 108 et 110 ;

Lorsque vous avez validé le dernier point de la parcelle 110,

- désactivez la contrainte de saisie Partage de géométrie avant de continuer le dessin de votre parcelle ;

Vous pouvez alors continuer la saisie de la parcelle librement le long de la route que l'on devine sur l'image de fond en cliquant à chaque fois que vous souhaitez créer un segment sans vous accrocher aux parcelles 111, 112 et 113 ;

- activez la contrainte de saisie Accrochage aux points existants en double cliquant dessus et en indiquant 20 mètres comme distance d'accrochage ;

- rapprochez le curseur du point de départ de création de la parcelle et lorsque le curseur est aimanté sur ce point, double cliquez pour valider la création de la parcelle ;

La fiche d'Information apparaît,

- remplissez les champs :

- Nom avec la valeur 114

- Propriétaire avec M. Linais

- enseignez le champ Culture avec jachère ;

- validez la fiche d'Information pour créer la parcelle.

3) Quelle est la surface de la parcelle 114 en ha ?

Dès la validation de la fiche d'information, vous pouvez visualisez le numéro de la parcelle 114 grâce à la couche virtuelle qui est totalement dynamique et qui se réactualise pour toute création d'objet dans le Sous-type concerné.



V - Coloriage des parcelles en fonction du type de culture

Vous souhaitez colorier les parcelles en fonction du type de culture effectuée sur chacune d'elles grâce au champ Culture renseigné lors de l'import Mif/Mid sur le Sous-type d'objets Parcelle.



10. Créer une classification

A partir du menu Données,

- lancez la commande Analyses / Créer une classification :

- nommez la requête => Culture Parcelles ;

- choisissez le champ sur lequel porte le traitement

=> Type Environnement communal / Sous-type Parcelle / Champ Culture ;

- cochez la case Exécuter la requête

- validez par OK.

Pour connaître la signification des couleurs,

- déroulez la Légende à partir du menu Fenêtres



VI - Importation d'un modèle numérique de terrain

Un modèle numérique de terrain (MNT) est une représentation numérique des altitudes d'une surface. Il correspond à une grille régulière de points, localisés par leurs coordonnées géographiques X,Y et dont l'altitude est connue. Un MNT permet de déterminer par interpolation l'altitude de nouveaux points. L'importation du MNT va vous permettre de dessiner le projet routier en gérant l'altitude.



11. Importation du MNT

Dans le menu Fenêtres,

- ouvrez la palette flottante Contraintes de saisie :

Vous pouvez déplacer cette palette vers le menu standard de GeoConcept en faisant un cliquer-glisser pour l'ancrer.

- double cliquez sur le dernier bouton Saisie sur un MNT :

Dans la fenêtre qui apparaît,

- sélectionnez le type de fichier MNT : format GeoConcept ;

- déplacez-vous dans le répertoire Cartes\Scenario3 et choisissez le fichier Strasbourg.mnt ;

- cochez Afficher la grille ;

- validez l'option de calcul Accrochage au plus proche ;

- cliquez enfin sur Ouvrir.

Vous visualisez alors sur la carte une grille qui représente le MNT. Vous pouvez l'enlever en désactivant le bouton saisie d'un MNT dans la palette Contraintes de saisie. Vous pouvez désormais dessiner des objets qui disposent d'un champ Z.



VI - Construction du projet routier

Sur l'orthophoto, vous pouvez distinguer une route qui longe les parcelles numéro 101 jusqu'à 110. Vous allez dessiner cette route. Il s'agit de la D166.



12. Création d'un linéaire jointif à des polygones

Vous allez dessiner la route jointive aux parcelles, bordée par les deux points rouges identifiés sur l'image ci-dessous (cf. fig. 1).

[S'ils n'apparaissaient pas, allez approximativement du point de coordonnées (x = 992 533 ; y = 2 416 612) au Nord au point de coordonnées (x = 992 757 ; y = 2 415 024) au Sud.]

- Dans le Configurateur

Données/Configurateur/Types

- surlignez le Type Réseau routier ;

- cliquez sur le bouton Nouveau Sous-type ;

- nommez-le Départementale de genre linéaire ;

- validez.

- double-cliquez sur le premier caisson

- choisissez

- un contour assez épais de couleur jaune ;

- un intérieur moins épais de couleur blanche.

Une fois cette première apparence modifiée,

- cliquez sur le bouton Copier apparence> pour quelle s'applique aux autres échelles.

- Avec la boîte à outils,

- placez-vous à l'échelle du 1/15 000 ;

- A partir des Contraintes de saisie, palette déjà ouverte,

- sélectionnez la contrainte Accrochage aux points existants ;

- double-cliquez sur cette contrainte pour vérifier la distance d'accrochage à 20 mètres ;

- Dans la boîte Outils de création déjà ouverte,

- déroulez les deux listes pour choisir le :

- Type Réseau routier ;

- Sous-type Départementale.

- cliquez sur le bouton Créer un objet ;

- positionnez-vous au début de la route à dessiner, le point rouge du haut sur l'image ;

- commencez la création de la route en cliquant à chaque point intermédiaire constituant le tracé en suivant la route jusqu'au début de la parcelle 101 ;

- Le curseur est automatiquement aimanté au coin de la parcelle,

- validez alors la création de ce point.

- continuez ensuite à longer les autres parcelles (104,106,107,108 et 110) et à chaque fois que le curseur s'accroche à un point, validez-le avec un clic.

Vous allez ainsi dessiner une route jointive aux parcelles qu'elle longe.

- continuez à dessiner le reste de la route ;

- Après la fin de la parcelle 110,

- désactivez la contrainte Accrochage aux points existants ;

Et lorsque vous atteignez la fin de la route, point rouge du bas,

- double-cliquez pour valider la création de l'objet Départementale ;

- Dans la fiche d'information,

- remplissez le champ Nom avec la valeur D166.



13. Création du projet routier en 3 dimensions

Vous allez dessiner le projet routier qui joint la route départementale 166 précédemment numérisé à la nationale 63, qui se situe à l'Est. Pour dessiner cette route, appuyez-vous sur l'image ci-dessous qui montre le projet routier dessiné avec des pointillés rouges.

fig. 1. Le projet routier

 Sources : Orthophoto IGN in GéoConcept

- restez à l'échelle du 1/15 000 et déplacez la carte vers l'Est à l'aide de l'outil Main de la boîte à outils.

Dans le configurateur accessible à partir du menu Données,

- surlignez sur le Type Réseau routier et créez le Sous-type Projet de genre linéaire ;

Dans les options d'altitude, cochez le radio-bouton Objet 3D,

- donnez-lui l'apparence d'un contour unique moyennement épais de couleur rouge.

Dans les Contraintes de saisie

- Activez la saisie sur une grille de MNT. La grille apparaît sur la carte.

- Activez également l'accrochage aux points existants en double-cliquant sur le bouton pour indiquer 50 mètres comme distance d'accrochage et vous permettre ainsi d'être aimanté à la route nationale 63 et à la départementale 166 ;

Avec les Outils de création,

- Sélectionnez le Type Réseau routier et le Sous-type Projet à partir des deux listes déroulantes ;

- Aidez-vous des repères rouge pour constituer le tracé de la route ;

- Débutez la création de la route au nord de la route nationale 63 en vous accrochant au premier point de cet axe ;

- Continuez à créer les points constitutifs de la route en vous aidant de l'image du projet routier (cf. fig. 1). Évitez de créer des segments trop longs. A chaque clic effectué, GeoConcept calcule pour le point correspondant, l'altitude en fonction du MNT ;

Le dernier point du projet routier doit être l'extrémité Sud de la route départementale que vous aviez dessinée précédemment.

Lorsque le curseur s'accroche sur ce point, double-cliquez pour valider la création du projet routier.

Dans la fiche d'information ouverte, indiquez la valeur Bretelle de liaison au champ Nom. Le champ Z a été créé et pour visualiser les valeurs d'altitude,

- Cliquez sur le bouton de modification de la fiche situé en haut à gauche, symbolisé par une équerre bleue :

- Agrandissez le champ Z en l'étirant à partir du coin inférieur droit du champ ;

A l'intérieur du champ Z, vous visualisez le nombre de points qui composent la route, ils sont numérotés de 0 à x et pour chacun d'eux, la valeur de l'altitude est associée.

- Sortez de la fiche d'information en cliquant sur Valider.

4) Quelles sont les altitudes min et max de votre tracé ?

Où les cherchez-vous ? Combien avez-vous de points ?



14. Visualisation du projet routier en tireté

Vous souhaitez visualiser le projet routier avec des pointillés qui constitueront une couche virtuelle de genre Tiretés :

Dans le configurateur du menu Données, surlignez le Sous-type Projet et cliquez sur le bouton Nouvelle couche. Déroulez la liste des couches virtuelles pour choisir le genre Tiretés et nommez-la Projet routier avant de valider ;

- Double-cliquez sur le nom de la couche virtuelle pour définir ses options dans l'arborescence des Types et Sous-types du configurateur / onglet Types :

- Choisissez pour le contour, l'épaisseur, un motif de tireté et une couleur rouge

- Ne choisissez aucun intérieur puis validez ;

- Cochez la case Apparence unique pour toutes les échelles logiques et sortez du configurateur par OK.

- Ouvrez la boîte Affichage du menu Apparence et fermez l'oeil du Sous-type Projet. Cliquez sur Actualiser.

Vous visualisez désormais le projet routier avec des tiretés rouges.



VII - Recherche des propriétaires situés autour du projet routier

Avec la construction probable de la bretelle de liaison, il est indispensable de connaître l'ensemble des propriétaires concernés par ce projet, ceux qui sont situés dans un rayon de 500 mètres autour de cet axe. Vous allez devoir, dans un premier temps, dessiner la zone tampon pour ensuite identifier la liste des personnes concernées.



15. Créez une zone tampon autour du projet routier.

Dans le configurateur, créez un Type Zone et un Sous-type Tampon de genre surfacique.

- Double-cliquez sur le premier caisson pour définir l'apparence ;

- Choisissez un contour fin bleu marine ;

- Choisissez une trame points de couleur bleue sur une couleur de fond transparente pour visualiser les objets situés sous la zone tampon.

- Validez par OK en sortant du configurateur ;

- Cliquez sur le bouton Flèche de la boîte à outils et sélectionnez le projet routier ;

Dans le menu Fenêtres, déroulez la palette flottante Outils de topologie :

A l'aide des deux listes déroulantes de la palette flottante,

- sélectionnez le Type Zone et le Sous-type Tampon ;

- puis cliquez sur le bouton Zone tampon ;

Dans la boîte de dialogue,

- enfoncez le radio-bouton Taille constante et indiquez la valeur 500 mètres puis validez.

Vous obtenez alors sur la carte la zone tampon à 500 mètres tout autour du projet routier.



16. Recherchez les propriétaires touchés par cette zone tampon.

Vous devez créer une requête topologique qui recherche les parcelles intersectant la zone tampon.

Avec la flèche de sélection de la boîte à outils,

- sélectionnez la zone tampon ;

Dans le menu Données / Chercher,

- cliquez sur Tout effacer quand la fenêtre s'ouvre pour supprimer l'ensemble des paramètres définis pour la requête précédente ;

- électionnez dans la liste déroulante le Type Environnement communal et le Sous-type Parcelles,

- puis cliquez sur Ajouter ;

Dans l'onglet Topologie,

- cochez l'option Requête topologique et limitez la requête aux objets intersectant la liste.

Cette requête signifie que vous recherchez toutes les parcelles qui sont situées à l'intérieur de la zone tampon et celles qui intersectent cette zone tampon.

- Exécutez la requête ;

5) Combien d'objets sont sélectionnés (cf. la barre d'état, en bas de la fenêtre GeoConcept) ?

Dans la boîte à outils,

- cliquez sur le bouton Listes d'objets pour voir les informations sur les parcelles sélectionnées.

La fenêtre de sélection est ouverte et vous visualisez les noms des propriétaires.

La fenêtre de sélection est mise à jour chaque fois que vous sélectionnez un objet et réagit de façon dynamique aux clics souris. Pour sauvegarder une liste, il est nécessaire d'en créer une nouvelle.

- Appuyez sur le bouton Nouvelle liste qui se trouve en bas à gauche de la liste de sélection ;

La Liste apparaît.

- Surlignez l'ensemble des parcelles de la liste de sélection puis avec un cliquer-glisser-déposer, déplacez ces enregistrements vers la Liste 1.

- Renommez cette liste en appuyant sur le bouton A qui se trouve en bas de la fenêtre de la liste 1 ;

- Ecrivez Propriétaires concernés, validez à l'aide du clavier.

En respectant le tracé du projet routier dessiné sur l'image plus haut, quatre parcelles sont concernées.



VIII - Calcul de la surface des parcelles touchée par le projet routier

II s'agit enfin de calculer la part de la surface des parcelles touchées par la zone tampon à 500 mètres de la bretelle de liaison. Vous allez créer de nouveaux objets qui représenteront l'intersection des parcelles avec la zone tampon. Il suffira alors d'en calculer la surface.



17. Création des objets intersectés

Dans l'onglet Types du configurateur, créez un nouveau Sous-type dédié à ces nouveaux objets :

- Surlignez le Type Zone et cliquez sur le bouton Nouveau Sous-type ;

 - Donnez le nom Intersection, spécifiez le genre surfacique et cliquez sur Ajouter ;

 - Surlignez le nouveau Sous-type créé Intersection et double-cliquez sur le premier caisson pour définir l'apparence ;

 - Choisissez un contour marron avec un motif intérieur transparant ;

- Validez



18. Intersection

Dans le menu Topologie, sélectionnez Intersection...

Pour :

- Premier ensemble d'objets => Tous les objets

- Sous type autorisé => Environnement communal / Parcelles

- Deuxième ensemble d'objets => Tous les objets

- Sous-type autorisé => Zone / Tampon

Dans la partie droite de l'assistant :

- Type => Zone ;

- Sous-type => Intersection

- Ok

De nouveaux objets sont cernés de marron. Ce sont les parcelles concernées par la zone tampon.



  19. Calculez la surface concernée.

- Dans le menu Données, lancez la commande Chercher et cliquez sur le bouton Tout effacer pour effacer une éventuelle précédente requête ;

- Déroulez la liste des Types pour s'arrêter sur le Type Zone / Sous-type Intersection puis cliquez sur Ajouter. Enfin, exécutez la requête en cliquant sur le bouton correspondant.

- Déroulez la palette flottante Longueur et surfaces du menu Fenêtres ;

6) Quelle est la surface des parcelles concernées par la zone tampon ?



En plus des réponses aux questions numérotées, vous rendrez une mise en page avec votre projet d'aménagement comprenant :

- les parcelles ;

- le projet routier ;

- sa zone tampon ;

- les parcelles concernées par l'aménagement ;

et les légendes afférentes.

Votre mise en page comportera également la liste des propriétaires concernés avec :

- le nom du propriétaire ;

- la culture de la parcelle ;

- la surface des parcelles.

Cette liste comportera une rupture finale (cf. tdg51car.htm#14. Paramétrage) indiquant la somme des surfaces et le nombre des parcelles concernées par le projet.



Retour au début de la fiche Guide

Fiche Guide suivante



NB : les mots suivis de "*" font partie du vocabulaire géographique, donc leur définition doit être connue. Faites-vous un glossaire.
